Kathrein UFS910 – Anleitung: Enigma 2 auf Festplatte installieren

Wie schon beim letzten Post angekündigt, jetzt mal eine ausführliche Anleitung zum installieren von Enigma 2 auf einer externen Festplatte (in meinem Fall eine USB Festplatte) am Kathrein UFS 910 als Barry Allen Version.

Diese bebilderte Anleitung basiert zum Teil auf einer Anleitung von „neotioncrack“ aus dem AAF Board, nur dass ich in diesem Fall eine Multipart-Installation gewählt habe. Ich finde, dass man damit seinen Speicherplatz besser nutzt und den Problemen, die durch zu viele Partitionen entstehen ausweicht.
Als Ziel setzten wir uns, eine 6GB Partition für alle möglichen Images (mehrere Enigma Images) oder auch Kathrein Images zu erstellen und dieses dann auch zu installieren.
Den Rest der Festplatte lassen wir für die nächste Anleitung zum Aufnehmen von Filmen und als Timeshift Speicher frei.
Ich übernehme bei dieser Anleitung keine Garantie für jegliche Schäden. Im Grunde ist es einfach eine Gedächtnisstütze wie man Die Kathrein UFS 910 auf Enigma flasht.

Voraussetzungen:

Hardware:

Kathrein UFS 910

Im Flash ein Image dass den 2nd Bootloader unterstützt (z.B. Kathrein1.06_2Bootloader) oder AAF2.0e

Eine externe USB Festplatte

Software: (bekommt Ihr in der AAF Database (hier nach Anmeldung) )

KCC 3.2
Barry Allen V0.7 (barry-allen-UFS-910-5.4.6_GOst.tar.gz)
Barry Allen Bootmenü (baboot_v0.7.tar.gz)
MultiPart Installer 1.4 (AAF_UFS9XX_MultiPart_Installer_V1.4d)
FAT32Format (hier im AAF-Board (Anmeldung nötig))

Das Enigma Image – AAF_Last_Summer_Dream_UFS910_BA oder alternativ schon das neue AAF_Indian_Summer_UFS910_BA (Bekommt Ihr im AAF-Board)
Achtet drauf dass Ihr das BA Image wählt.

Anleitung:

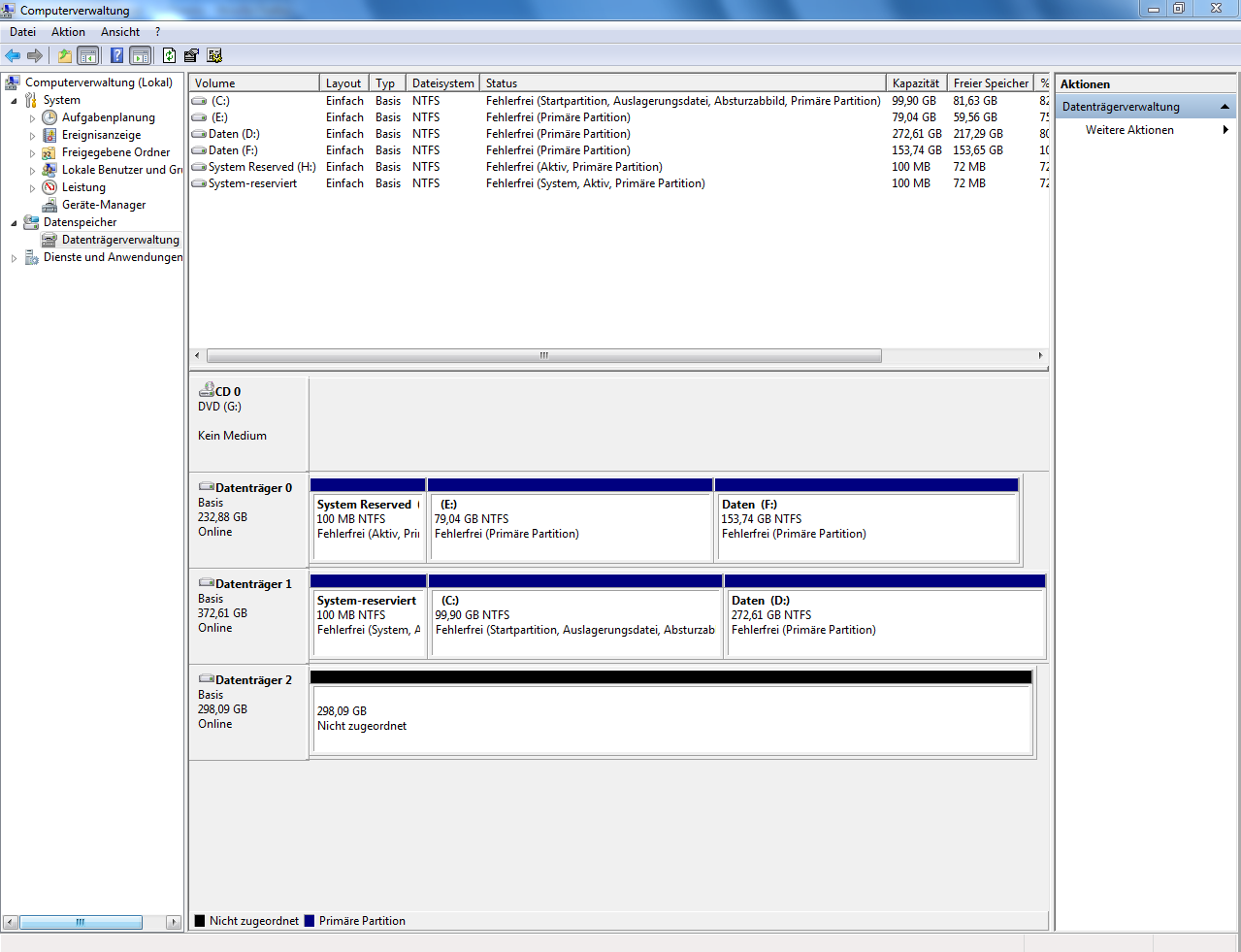

1. Zuerst stecken wir die Festplatte an unsere PC und gehen auf „Arbeitsplatz“ -> „Verwaltung“ -> „Datenspeicher“ -> „Datenträgerverwaltung“. Hier seht Ihr meine Festplatte unter „Datenträger 2“. Diese ist bisher unpartitioniert und leer.

2. Jetzt erstellen wir eine Partition für die Barry Allen Installation und die Images
   Dazu machen wir einen rechtsklick in den Datenträger 2 Speicher und klicken auf „Neues einfaches Volume…“. Anschließend bestimmen wir die Partitionsgröße. Ich habe mich für 6GB entschieden und habe dazu einfach 6*1024 gerechnet. Natürlich könnt Ihr euch für eine andere Größe entscheiden. Klickt auf „Weiter“ um einen Laufwerksbuchstaben zu wählen (dieser ist egal). Bei mir sah das Ganze dann so aus:

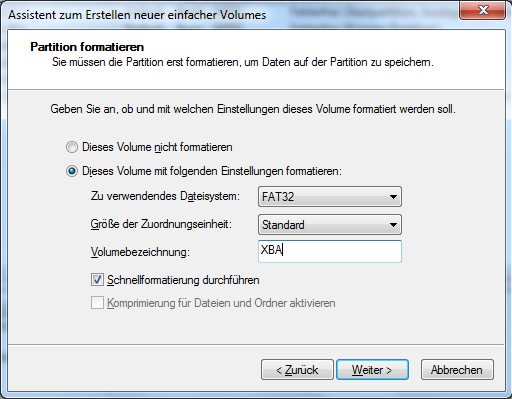

3. Jetzt bestimmen wir welches Dateisystem diese Partition hat. Wichtig ist dass Ihr FAT32 wählt und die Volumebezeichnung auf „XBA“ setzt.
   Klickt auf Weiter und anschließend „Fertigstellen“

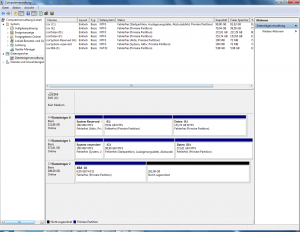

4. Jetzt sollte eure Festplatte ungefähr so aussehen:

5. Jetzt gehts da drum den Rest der Festplatte für die Aufnahmen zu Partirionieren. Da Windows es nicht zulässt eine Partition > 32 GB Fat 32 zu formatieren müssen wird dafür später FAT32Format2 benutzen.Rechtsklick in den noch als frei gekennzeichnetten Bereich und „Neues einfaches Volume…“ wählen
   Da ich den Rest der Festplatte für Aufnahmen nutzen möchte, lasse ich den eingetragenen Wert stehen und übernehme den Rest der Platte.

6. Hier wähle ich den Laufwerksbuchstaben. Behaltet Ihn im Hinterkopf, weil wir diesen gleich brauchen um die Partition zu formatieren.

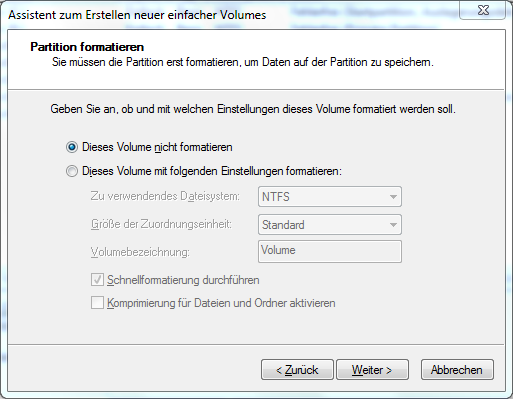

7. Im nächsten Dialog „Dieses Volume nicht formatieren“ wählen und mit „Weiter“ und „Fertigstellen“ bestätigen

8. Hier das Festplattenlayout wie es nach der Partitionierung aussehen sollte:

9. Da ich jetzt eine Partition habe die ich zum Aufnehmen nutzen will muss ich diese noch in FAT32 formatieren.
   Dies geschieht über das Programm: fat32format.exe
   Dazu über die Kommandozeile in das entsprechende Verzeichnis wechseln und den den folgenden Befehl ausführen (J: mit dem entsprechenden Buchstaben der Aufnahmepartiti0n ersetzen):

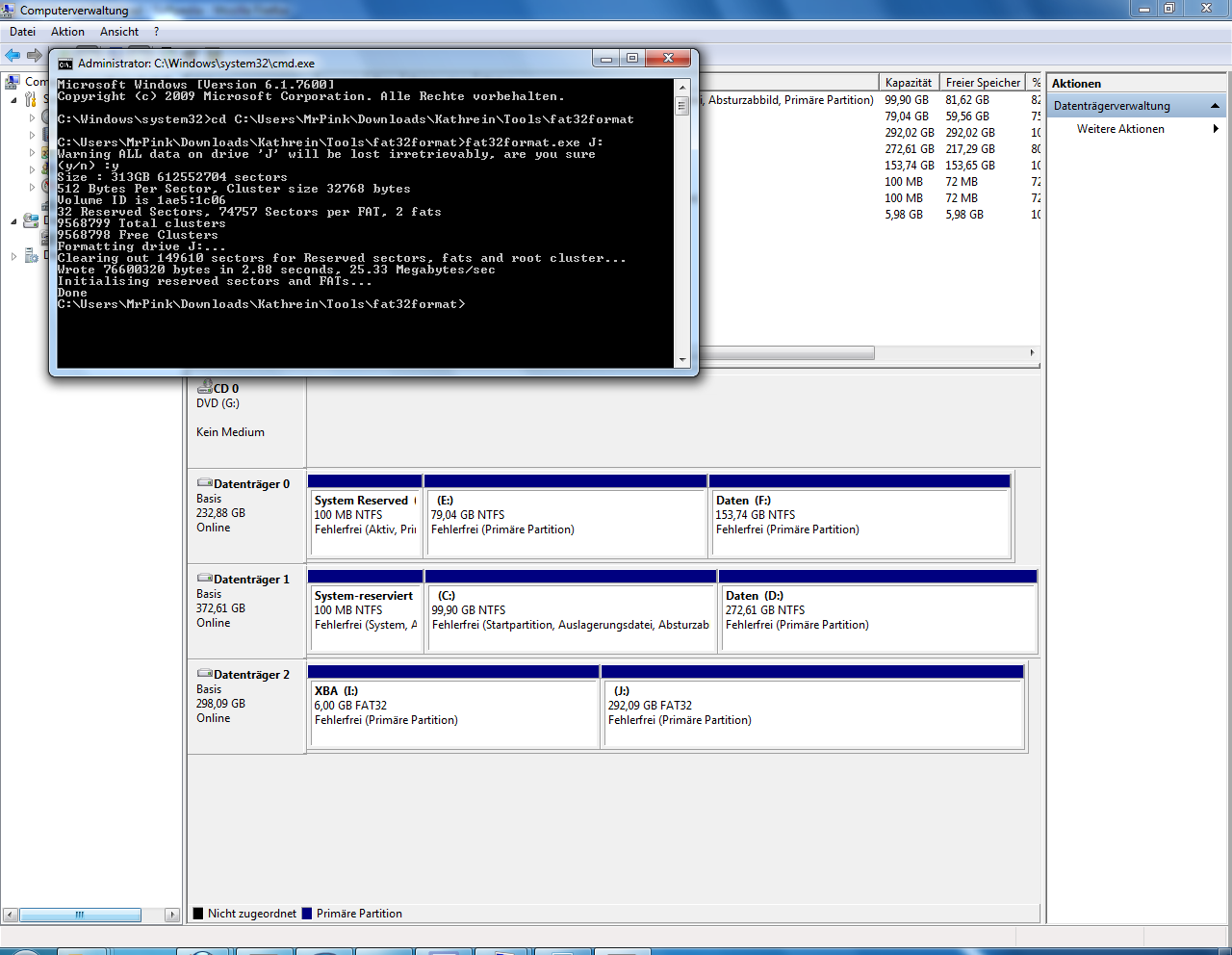

   „fat32format.exe J:“ (ohne Antführungsstriche) Falls ihr den falschen Laufwerksbuchstaben wählt kann es zu Datenverlust führen…. also VORSICHT und lieber 2x schauen welchen Laufwerksbuchstaben die neue Partition hat


10. Wenn Ihr alles richtig gemacht habt, sollte die neue Partition als FAT32 erkannt werden.

11. Da die Festplatte vorbereitet ist geht’s jetzt endlich an die Kathi. Schließt die partitionierte Festplatte an die Kathi und startet KCC.
    Hier muss jetzt die in der Kathrein Firmware eingestellten IP Adresse eingetragen werden.
    IP-Adresse: IP Adresse der Kathrein UFS 910
    Gateway: Eure Router Adresse
    Server-IP: PC IP-Adresse
    Jetzt kann schonmal Verbindung testen angeklickt werden.
    Diese sollte 2x OK zurückgeben
    Ping zum Receiver: OK
    Telnet Connect: OK

12. Da mir der FTP Server in der original Firmware schon häufiger weitergeholfen hat kommt dieser jetzt auch drauf.
    Dazu „FTP-Server installieren“ anklicken und warten bis es durchgelaufen ist. Jetzt ruhig nochmal auf „Verbindung testen“
    Damit wäre jetzt die Kathi vorbereitet um Barry Allen auf der externen Platte zu installieren.



13. Barry Allen installation:Dazu klickt man auf den Reiter „Barry Allen“ und wartet bis dieser geladen ist.

14. „BA-installieren“ anklicken. Dabei fordert KCC auf eine Datei zu wählen. Hier gibt man die barry allen.tar Datei an. ( Diese gibts z.B. beim Nachtfalken) Falls Ihr eine RAR Datei habt, diese einmal entpacken, da sollte sich die .tar drin befinden.

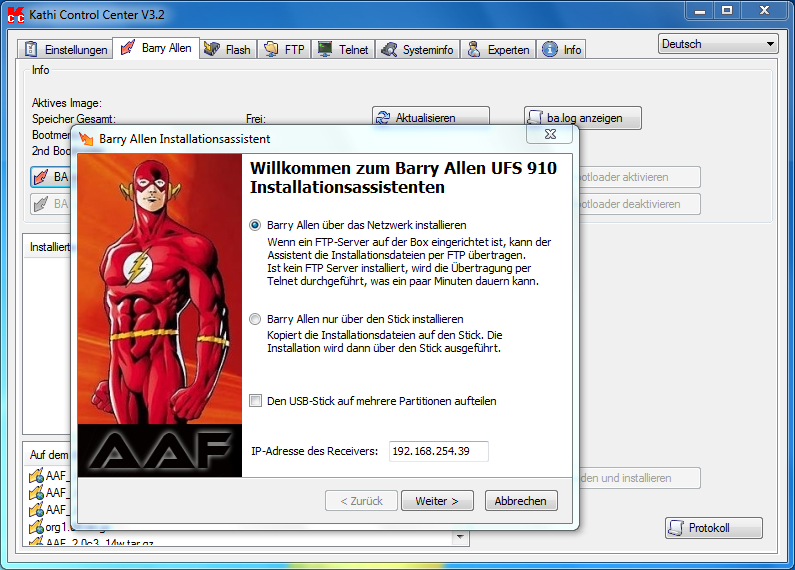

15. Jetzt startet die BA Installation. Hier auf keinen Fall „Den USB-Stick“ auf mehrere Partitionen aufteilen anklicken. Nur die Option die im Screenshot zu sehen ist.Dabei schiebt KCC das BA übers Netzwerk und installiert dieses.

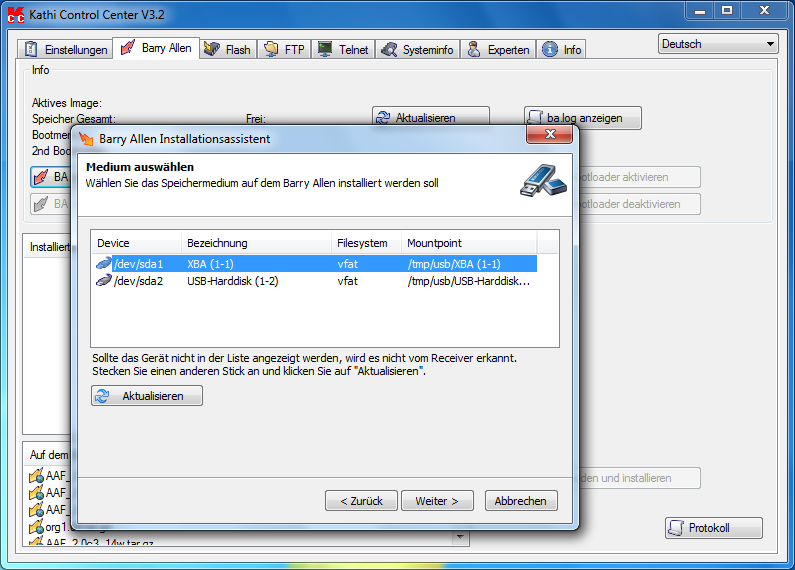

16. Hier bestimmen wir auf welche Partition der Platte er Barry Allen installieren soll. Auf jeden Fall /dev/sda1 bzw. XBA wählen und auf „Weiter“ klicken.

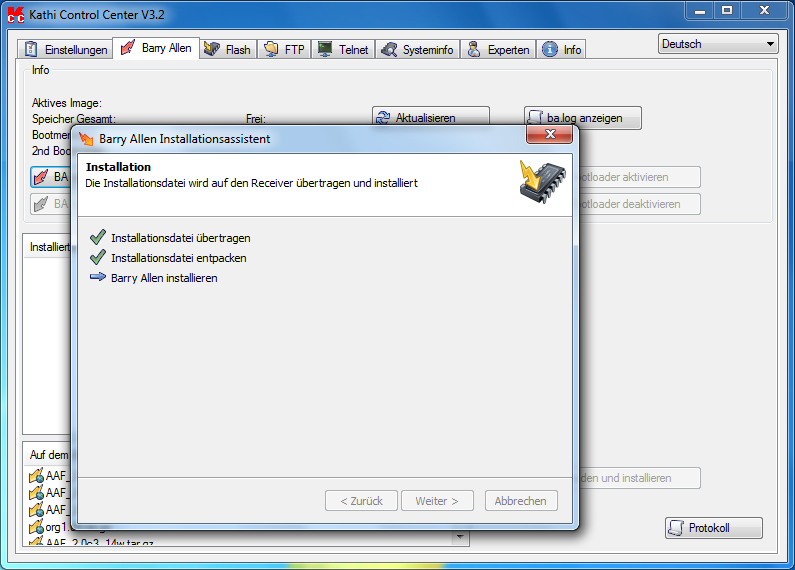

17. Hier sieht man die Schritte die er durchführt um Barry Allen zu installieren.

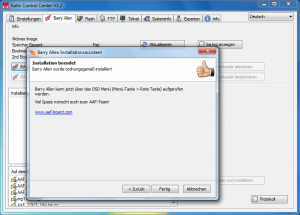

18. Falls alles sauber durchläuft bekommt man diese Meldung. Diese mit „Fertig“ bestätigen.

19. Die Barry Allen funktionalität hat unser Receiver schon, jetzt bekommt er auch noch ein Bootmenü.
    Im KCC auf dem Reiter „Barry Allen“ , „Bootmenü-installieren“ klicken. KCC fordert einen wieder auf eine Datei anzugeben. In diesem Fall gehts um das Bootmenü, dazu die baboot_v0.7.tar auswählen und bestätigen.

20. In diesem Fall wird keine Eingabe mehr gebraucht und es sollte direkt eine „Installiert“ Meldung kommen.

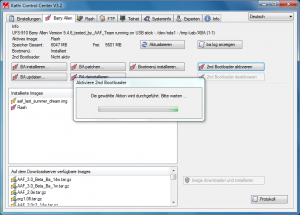

21. Jetzt muss der Receiver nur noch für BA gepatcht werden. Dazu BA-patchen anklicken

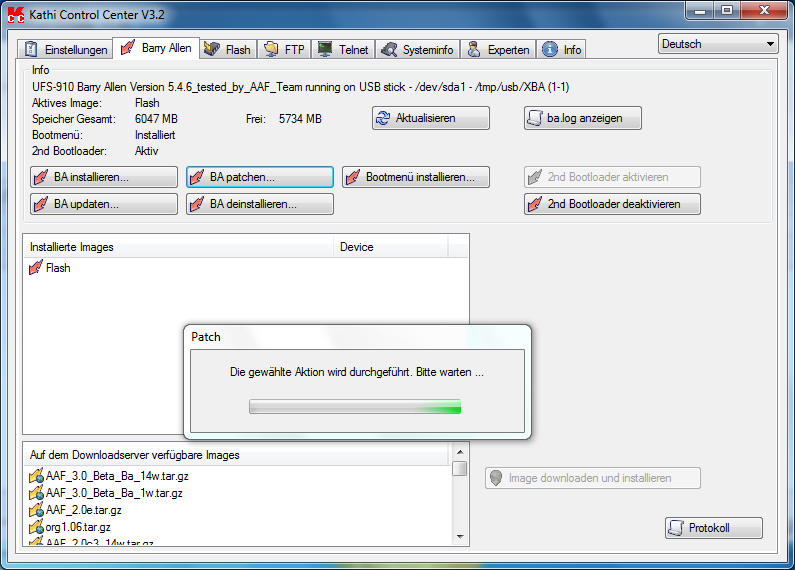

22. Auch hier sollte wieder eine erfolgt Meldung kommen:

23. Da mich das nicht deaktivieren des „2nd Bootloader“ schon ne menge Zeit gekostet hat, deaktivieren wir diesen jetzt. ( Ich mach das immer wenn ich ein neues Image flashe)
    Dazu einfach auf dem Barry Allen Reiter „2nd Bootloader deaktivieren“ anklicken.
24. Damit ist die Box bereit für die Enigma 2 Installation:
    Hierfür starten wir den Multipart Installer. Dort tragen wir die Kathrein IP-Adresse, sowie die des Gateways ein (wie im KCC) und drücken auf Save.
    Anschliessend noch auf Connect um uns mit der Kathrein zu verbinden.
    Jetzt sollte uns der Multipart Installer folgendes Bild anzeigen: (auf der linken seite sieht man Flash, das ist das bisher im Flash installierte Image)

25. Mit einem klick auf „Start Multipart“ wird die Multipart Funktion eingerichtet, die es ermöglicht mehrere Enigma Images in einer Partition zu betreiben:

26. Um das runtergeladen Image zu installieren drückt man auf Install Image (mittlerer Knopf) und wählt die Enigma.tar Datei
    In meinem Falls ist es das Last Summer Dream Image, natürlich könnt Ihr hier auch eine neueres Image wählen

27. Nach der Auswahl der TAR Datei könnt Ihr dem ganzen noch einen Namen vergeben unter dem es dann im Bootmenü erscheint. Ich habe diesen einfach so beibehalten.
    Wenn man dieses Dialogfeld mit OK bestätigt, einfach mal ein bisschen Gedult haben. Jetzt wird das Image erstmal in den UFS_Images Ordner auf der Box geladen, anschließend extrahiert und installiert.

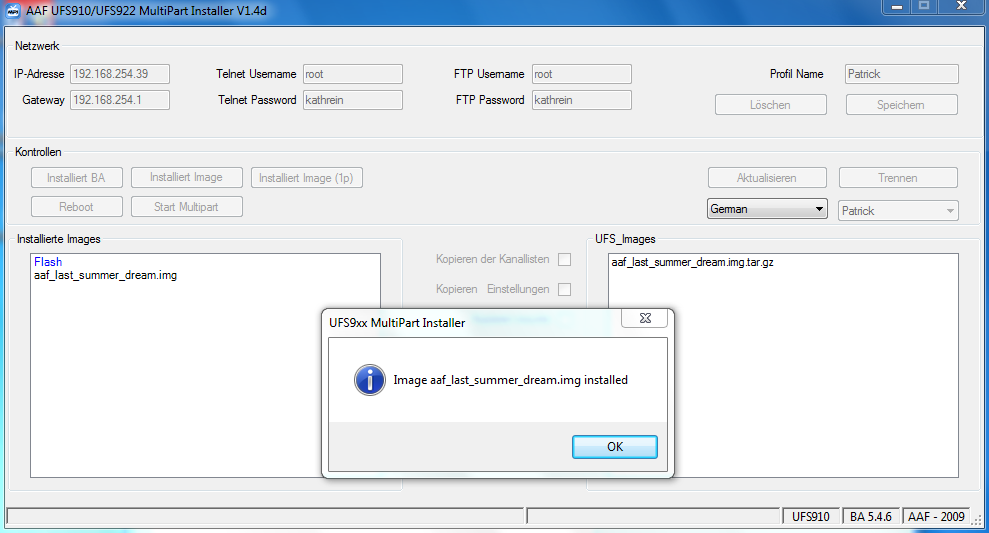

28. Falls alles ordnungsgemäß durchläuft, solltet Ihr mit folgender Meldung begrüßt werden

29. Den Multipart Installer kann man nach dieser Aktion schließen.

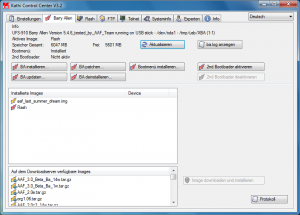

    Zurück im KCC sollte die Übersicht jetzt so aussehen. Falls KCC durchgehend geöffnet war, einfach mal auf dem „Barry Allen“ Reiter auf „Aktualisieren“ klicken.

30. Um Enigma gleich booten zu können muss der 2nd Bootloader wieder aktiviert werden. Dazu den „2nd Bootloader aktivieren“ Knopf anklicken.

31. Wenn dieser aktiviert ist, solltet Ihr folgende Meldung sehen. Das nicht beachten dieses Hinweises hat mich schon ne Menge Zeit gekostet. MERKEN!

32. FERTIG!
    Damit war’s das mit der Enigma-Installation. Im nächsten Teil wollen wir die 2te Partition noch für Aufnahmen nutzen.
    Ihr könnt die Kathi jetzt Aus und wieder Einschalten. Dabei begrüßt euch jetzt das Barry Allen Menü. In diesem wählt ihr jetzt euer Enigma Image.
33. Hier geht’s weiter

Gruß Patrick

Ihr bekommt einen Fehler oder habt Probleme?

Tragt diesen per Kommentarfunktion ein und wir versuchen zusammen eine Lösung zu finden.

1. Frage: Bekomme bei der BA installation einen Fehler (-sh: ./ba.sh: not found)Antwort: Versucht es mit dieser BA Version: barry-allen-UFS-910-E2-Packet34.tar.gz (In diesem Beitrag solltet Ihr immer die neuste Verion finden. Das baboot ist in dieser Version bereits enthalten und Ihr könnt diesen Schritt überspringen) (Ihr müsst im AAF Board angemeldet sein)
